TRANSFORMADORES MONOFÁSICOS

FICHA TÉCNICA

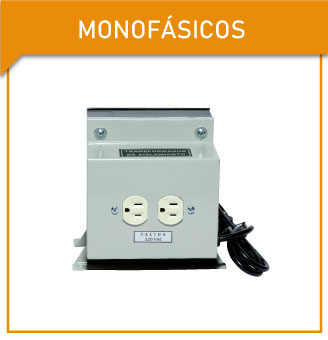

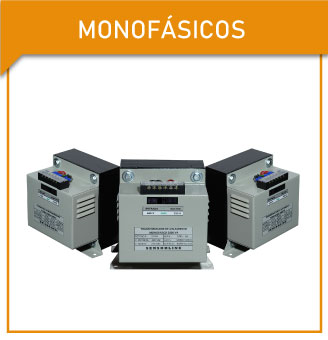

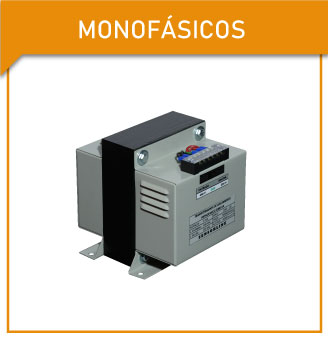

TRANSFORMADORES DE VOLTAJE MONOFÁSICOS

Transformadores monofásicos de aislamiento de potencia tipo seco. Indicados cuando se precisa una adaptación de tensiones con aislamientos galvánico y/o reducción de las perturbaciones de red.
Fabricados con chapa magnética de bajas pérdidas y devanados de cobre. Bajo demanda pueden fabricarse con otras tensiones, con tomas de regulación, pantalla electrostática, protector térmico,etc.

Los transformadores monofásicos solucionan los problemas provocados por parásitos eléctricos originados por máquinas, equipos industriales, transitorios de conmutación, tormentas, vehículos,…, por cuanto son capaces, gracias al doble apantallamiento que incoporan, de atenuar los ruidos procedentes de la alimentación de la red (hasta 140 dB en modo común).

MATERIALES DE FABRICACIÓN

Arrollamiento de cobre electrolítico con una pureza del 99%, doble esmalte clase H y núcleo de láminas de Hierro-Silicio de grano orientado impregnados en barniz dieléctrico.

PRESTACIONES

– Salida exenta de ruidos.
– Blindaje con pantalla electrostática.
– Baja capacidad de acoplo.
– Aislamiento elevado (1000 MΩ).
– Alto rendimiento.
– Silencioso.
– Modelos de 200 a 20.000 VA.

TRANSFORMADORES DE FACTOR K

Los transformadores de factor K están diseñados para reducir los efectos por calentamiento de las corrientes armónicas creadas por cargas como lo mencionamos.El factor K es un indicador de la capacidad del transformador para soportar contenido armónico mientras se mantiene operando dentro de los límites de temperatura de su sistema de aislamiento. Los transformadores Factor K tienen capacidades UL de K-1, K-4, K-13, K-20. Los cuales presentan alguna peculiaridades constructivas respecto de los convencionales, las cuales mencionaremos a continuación.

– Sobredimensionamiento de los conductores primarios para soportar corrientes de circulación de los armónicos ¨triplen¨.
– Las secciones del neutro y sus conexiones se dimensionan para una corriente del doble de la linea.
– El núcleo esta diseñado para una menor densidad de flujo.
– Se emplean varios conductores en paralelo con técnicas de interpolación y transposición como una forma de reducir las pérdidas por corrientes de Foucault en lo conductores de los transformadores.
– Se diseñan para una capacidad térmica especial-
– Valores de «K» para transformadores son: K – 1 , K – 4 , K – 13 , K – 20.
